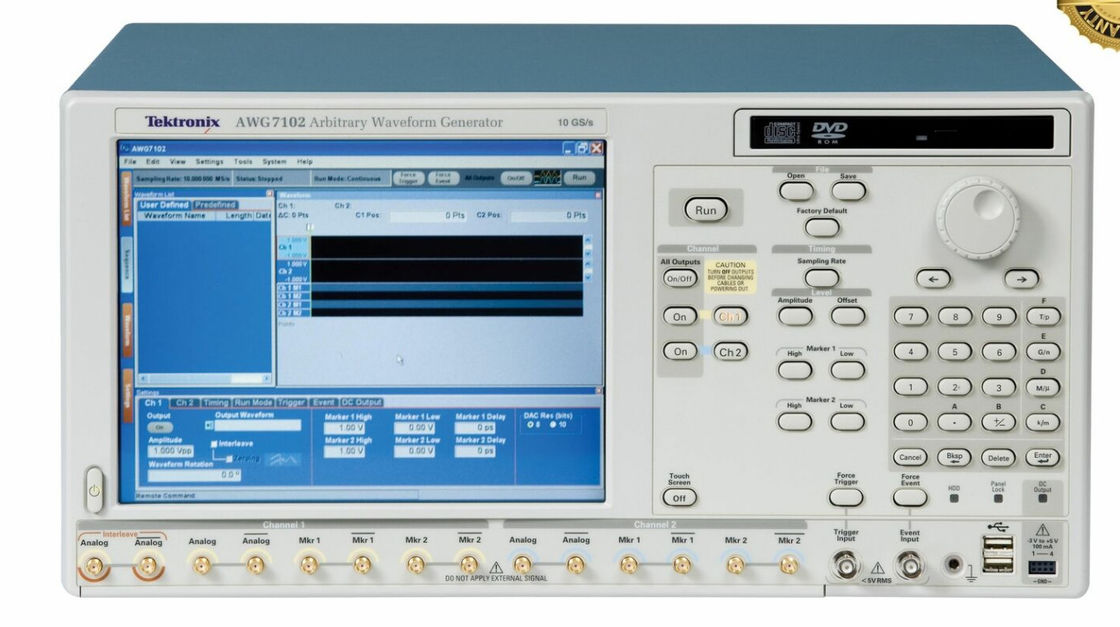

Генератор произвольной формы волны серии AWG7000 обеспечивает уникальное сочетание превосходного стимула сигнала, непревзойденной скорости выборки, пропускной способности и точности сигнала и бескомпромиссной удобства использования.Это семейство предлагает наилучшее решение для отрасли проблем, связанных с стимулированием сигнала, с которыми сталкиваются конструкторы, проверяющие, характеризующие и отлаживающие сложные электронные конструкции, с скоростью выборки от 5 GS/s до 20 GS/s (10-битов), в сочетании с 1 до 2 выходными каналами,самые сложные задачи измерений в диске, связи, цифровой потребительской и полупроводниковой промышленности могут быть легко решены.Открытые инструменты на базе Windows (Windows XP) обеспечивают простоту использования и позволяют подключаться к периферийным устройствам и совместимость с сторонним программным обеспечением

ОсобенностиTektronix AWG7102

• Модели 10 GS/s (20 GS/s) и 5 GS/s
• 2 или 4 выхода маркировщика переменного уровня; Точное время с только 30 psp-p Общий джиттер (при 10-12 BER, типичный) 45 ps Tr/Tf (20% до 80%); До 300 ps Диапазон (1 ps Разрешение) Контроль задержки
• до 64 M (64,800,000) Длина записей пунктов обеспечивает более длинные потоки данных
• Последовательность в реальном времени создает бесконечные волнообразные петли, прыжки и условные ветви
• 1 или 2 произвольных выхода формы волны; Точное время с только 20 psp-p Общий джиттер (при 10-12 BER, типичный) 45 ps Tr/Tf (20% до 80%); ±100 ps Диапазон (1 ps Разрешение) Межканальное управление искажением
• Интуитивно понятный пользовательский интерфейс сокращает время тестирования
• Контроль переключения на границе разрешения до 100 с
• Вертикальное разрешение до 10 бит Доступно: 10 бит (без выхода маркера) или 8 бит (с двумя выходами маркера)

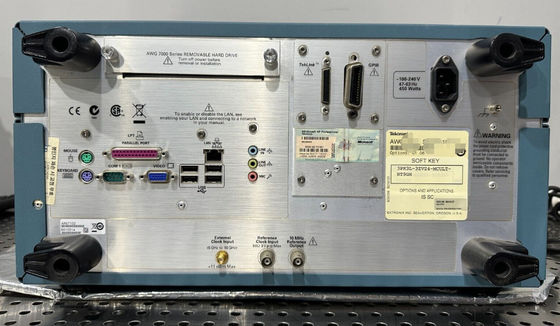

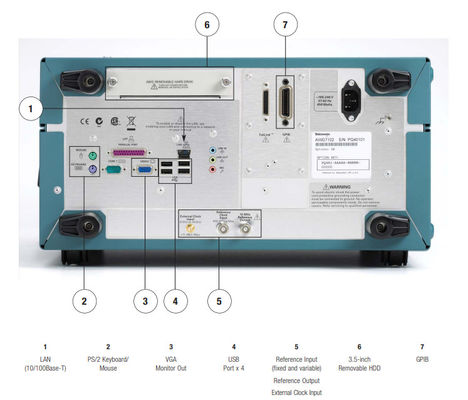

• Интегрированный ПК поддерживает сетевую интеграцию и обеспечивает встроенный DVD, съемный жесткий диск, LAN и порты USB
• Секвенирование создает бесконечные волнообразные петли, прыжки и условные ветви

ПрименениеAWG7102

• Дизайн и испытание смешанного сигнала:
• Дисковый диск (магнитный/оптический) Читать/Записывать: до 5 Гбит/с Скорость передачи данных (2-точки/клетка) или разрешение времени 50 ps
• Реальное, идеальное или искаженное генерирование сигнала, включая все сбои, аномалии и нарушения
• Телекоммуникации и передача данных: скорость передачи данных до 10 Гбит/с (бинарная, предварительная/загрузка и многоуровневая логика)
• Высокоскоростной источник данных/пульса и часов с низким количеством джиптера
• Векторы формы волны, импортируемые из сторонних инструментов, таких как MathCAD, MatLab, Excel и другие
• Улучшенное/поврежденное воспроизведение захваченных сигналами ДСО
• Беспроводная связь:
