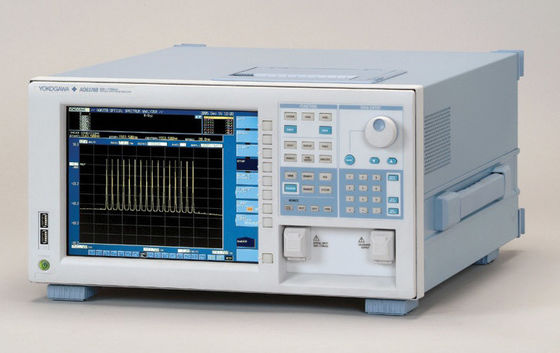

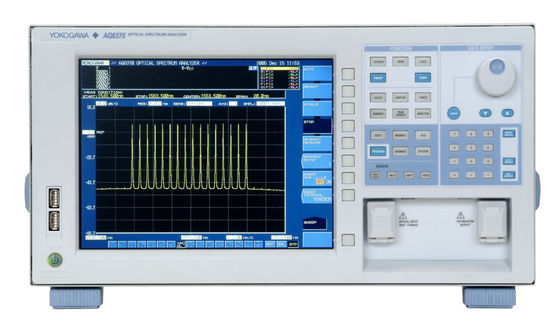

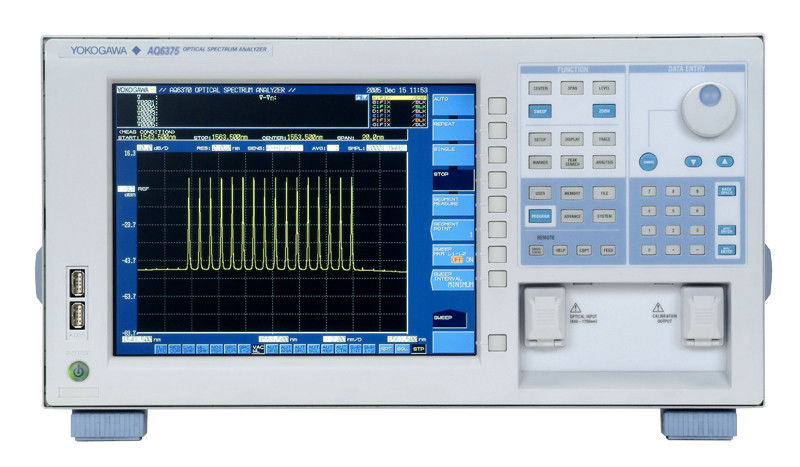

• ВAQ6375является первым на столе оптическим анализатором спектра, охватывающим длинную длину волны более 2 мкм.
  Он предназначен для исследователей и инженеров, которые боролись с недостаточным оборудованием для измерений в этих больших диапазонах длин волн.
  AQ6375 обеспечивает высокоскоростные измерения с высокой точностью, разрешением и чувствительностью в компактной раме, даже предоставляя полные функции анализа и встроенный калиброватель;не требуются сложные этапы калибровки и разработка программного обеспечения для внешнего анализа;.
  Эти характеристики необходимы для исследования, разработки и производства оптических устройств в диапазоне длин волн от телекоммуникационной полосы до 2 мкм.
  Ни одна другая система испытаний не может достичь такой высокой производительности и простоты использования одновременно.

Особенности:

• Возможность измерения длинной волны
• Высокая точность и разрешение
• Широкий динамический диапазон
• Высокая чувствительность
• Измерение высокой скорости
• USB для мыши, клавиатуры и памяти

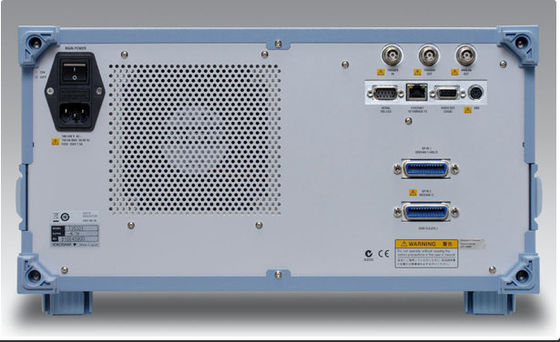

• Дистанционное управление (GP-IB, RS-232, Ethernet)

• С помощью этой функции можно измерить ширину пропускной полосы / ширину выемки из измеренной формы волны фильтра с характеристиками длины волны типа V или U.

• Параметры источника света могут быть проанализированы из измеренной формы волны каждого типа источника света среди DFB-LD, FP-LD и LED.PMD Measurement
• Можно измерить дисперсию поляризационного режима (PMD) DUT (например, оптического волокна), используя прибор в сочетании с анализатором, контроллером поляризации, поляризатором,и источник света с усиленным спонтанным излучением (ASE), высокопроизводительный светодиодный источник света или другой широкополосный источник света.

Анализ WDM

• С помощью этой функции легко анализировать сигналы передачи WDM. Вы также можете измерить OSNR системы передачи DWDM с интервалом 50 ГГц. Измерения длины волны сигнала WDM, уровня,интервал длины волны, и OSNR могут быть выполнены в совокупности на 1024 каналах, а результаты анализа могут отображаться в таблице данных.

Анализ оптического ампера

• Можно измерить приращение оптического усилителя и значение шума от измеренной формы волны сигнала света, поступающего в оптический усилитель,а также измеренную форму волны выходящего света, выходящего из оптического усилителя.

Измерение характеристик оптического фильтра

• Характеристики оптического фильтра могут измеряться от измеренной формы волны входящего света до оптического фильтра от источника света.а также из измеренного излучения из оптического фильтра.
• Анализ может проводиться не только на оптических фильтрах с одним режимом, но и на мультимодных фильтрах WDM.

Измерение колебаний уровня в одноволневом свете

• Эта функция используется для измерения изменений с течением времени в уровне определенного уровня длины волны.Горизонтальная ось - это оси времениОн полезен для таких целей, как выравнивание оптической оси, когда источник света вводится в оптическое волокно.

Анализ шаблона

• Функция шаблона сравнивает заранее установленные справочные данные (данные шаблона) с измеренной формой волны.если используется функция для отображения целевого спектра (целевой линии) на экране измерения;, на целевой спектр можно ссылаться при настройке оптической оси оптического устройства.

Отпустите/не отпустите решение

• Функция испытания Go/No Go сравнивает активную форму волны следа с исходными данными (данными шаблона), заранее установленными пользователем, и выполняет испытание измеренной формы волны (испытание Go/No Go).
• Эта функция может быть эффективно использована в таких ситуациях, как прохождение/провал испытаний на производственных линиях.

Анализ между линейными маркерами / в зоне увеличения

• Приборы выполняют анализ сигнала, содержащегося в выбранных границахс помощью линейных маркеров или увеличенной площади.

Спецификации
